HEOSafe® Door Frame Lock: extra slot voor de montage aan het deurkozijn van deuren, luiken en achterdeuren

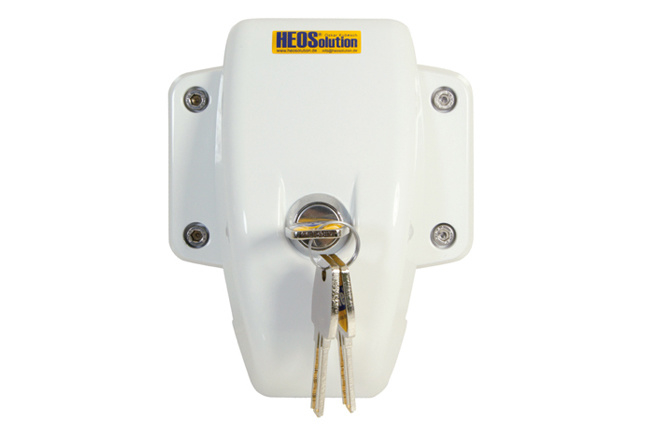

HEOSafe® Door Frame Lock 1750: Beveiligingsslot voor buiten met extra bevestigingsplaat
Dit slot is voor de montage aan het deurkozijn van deuren, luiken en achterdeuren die zowel links als rechts opengaan of naar boven of beneden.
Tot en met 5 sloten met dezelfde sleutel
GEBRUIKSAANWIJZING
• Het wordt heel éénvoudig met de sleutel opengemaakt of gesloten. De sleutel omdraaien en het slot om 180° draaien. De deur is open. Zowel in deze toestand als ook gelsoten kan de sleutel afgetrokken worden. In de montage positie kan men dit niet.
• Het is heel belangrijk dit slot enkel van buiten te gebruiken. Als u in de woonwagen bent, raden we u aan het slot niet te sluiten zodat alle vluchtwegen en deuren steeds bereikbaar blijven.
• Hou steeds een sleutel bij de hand!
MONTAGE AANWIJZING
• Schroef het eigenlijke slot van de montage plaat: open het slot met de sleutel en draai het slot om 90° (dit is de positie voor de montage van het slot). Schroef de 4 vijzen los. In de montage positie kan u sleutel niet meer uit het slot nemen.

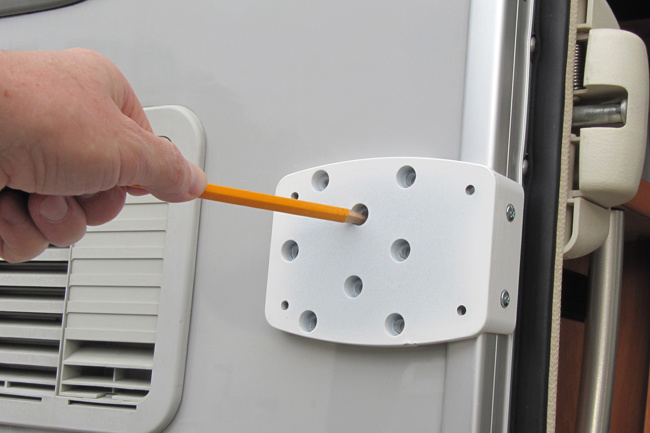

• Voor de montage van de plaat (die u van het eigenlijke slot losgeschroefd heeft) heeft u tenminste een afstand tussen deur/luik en chassis nodig van 5 mm. Markeer alle openingen op het chassis en aan de zijkant van het chassis met een potlood of beter nog hou de plaat vast.
• Hierbij moet u oppassen dat de oppervlakte binnen niet beschadigd wordt en u moet ook de juiste 4 openingen uitkiezen indien er nog ingebouwde meubels aan de binnenwand staan.
• Boor de openingen voor met volgende boren:
o Voor de zijkant met een boor van Ø 2mm.
o Voor de bevesteging aan het chassis met een boor van Ø 5,5mm.
• Na het voorboren neemt u de plaat weg zodat de boorresten verwijderd kunnen worden.
• Snijdt de lange schroeven op de juiste lengte toe met een metaalzaag en monteer dan de plaat zowel aan de zijkant als op het chassis.
• Schroef nu het eigenlijke slot terug op de montage plaat.
• Het slot HEOSafe® Door Frame Lock kan nu gebruikt worden.
