Starre Solarmodule 12V
Artikelnummer: SMS-30K rel"SOLAR MODULE 30W mono zonnepaneel 12V camper 30Watt PERC dakspaan"
• PERC monokristallijne zonnecellen met shingle-technologie
• 2 bypass-diodes in de aansluitdoos om spanningsval te minimaliseren
• Frame gemaakt van geanodiseerd aluminium
• Speciaal gehard ESG-zonneglas
• Zeer goed bestand tegen omgevingsinvloeden
• Perfect geschikt voor 12 V-systemen (stacaravans, caravans, boten, etc.)
Bij de productie van onze zonnepanelen besteden we bijzondere aandacht aan de materialen die alleen voldoen aan het hoogste kwaliteitsniveau. Dankzij het geanodiseerde en verstevigde frame zijn de modules bijzonder goed beschermd tegen verdraaien op uw camperdak.
De ingekapselde aansluitdoos beschermt niet alleen de contacten van de zonnemodules, maar zorgt er ook voor dat de bypass-diodes niet zo snel breken als bij niet-ingekapselde aansluitdozen.
Om het rendement van de modules nog verder te optimaliseren, beschikken onze zonnemodules over monokristallijne zonnecellen met shingle-technologie en 4 mm² aansluitkabels met MC4-stekkers in plaats van de standaard 2 verzamelrails en 2,5 mm² kabels. Hierdoor hebben onze modules een lagere elektrische weerstand waardoor de stroom beter kan vloeien bij hoge zonnemoduletemperaturen en is er minder verlies in de verzamelrails en in de kabel.
Onze voordelen:
Zonnecellen met grindtechnologie

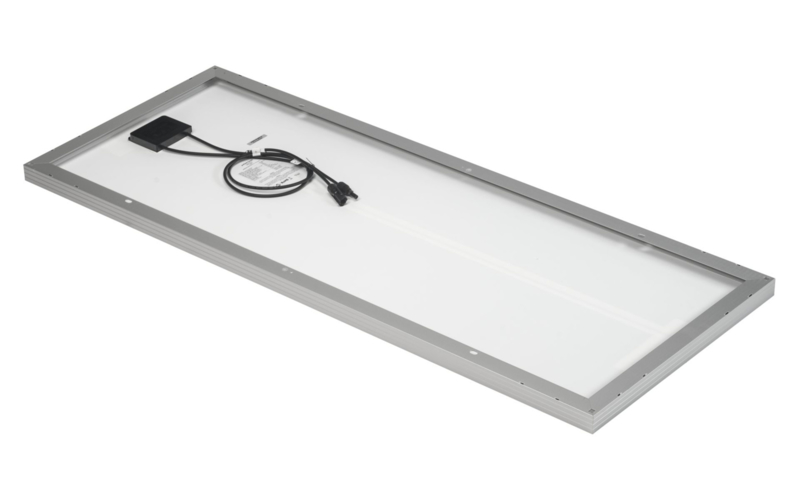

Ingemaakte aansluitdoos
Aansluitkabel met 4 mm² in plaats van 2,5 mm²
Verstevigingsframe met aluminium hoeken in de randen
25 mm framehoogte met een contactvlak van minimaal 1,2 mm dikte
Glas dik 3,2 mm veiligheidsglas
| Technische Daten | |
| Typ | SMS30K |
| Spitzenleistung (Pmax) | 30 W |
| Leistungstoleranz | 0~3% |
| Leerlaufspannung (Voc) | 22,68 V |
| max. Arbeitsspannung ( Vmpp) | 18,2 V |
| Kurzschlussstrom (Isc) | 1,84 A |
| max. Arbeitsstrom | 1,65A |
| max. Systemspannung | DC 1000 V |
| Arbeitstemperaturen | -40°C ~ +80°C |

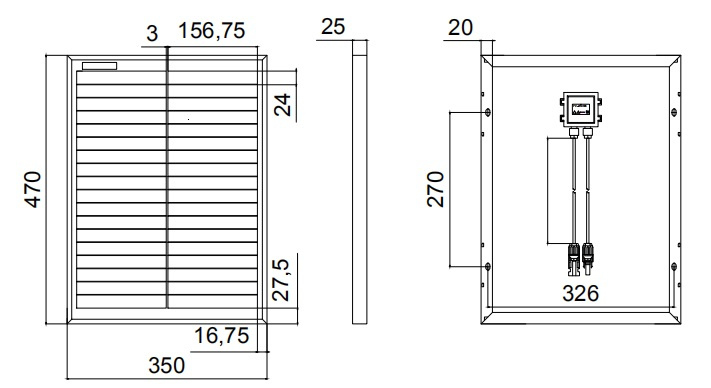

| Abmessungen | 470 x 350 x 25 mm |
| Gewicht | 2,2 Kg |
| Daten unter genormten Testbedingungen (STC) | AM=1,5 E=1000W/m² CTc=25°C |
| Anwendungsklasse | A |
| Entspricht den Normen | IEC/EN 61215:2005 |
| IEC/EN 61730-1 A2 | |
| IEC/EN 61730-2 A1 |
Om de voordelen van shingle-technologie te begrijpen, moet je een beetje in de technologie duiken. De onderdelen die de elektriciteit in de zonnemodule opwekken, worden wafers genoemd. Deze zijn verkrijgbaar in monokristallijne of polykristallijne versies. Het minpuntje zit aan de bovenkant van de wafel en het plusje zit aan de onderkant. De spanning van een wafel blijft nagenoeg hetzelfde, hoe groot deze ook is. Wat verandert, is de elektriciteit. Om een werkspanning te bereiken, moeten meerdere wafers in serie worden geschakeld, d.w.z. in serie. Dit gebeurde in het verleden met onze zonnepanelen met behulp van de geleiderbanen, ook wel busbars of busbars genoemd. Hoe meer verzamelrails een wafer had, hoe dunner de verzamelrails en des te effectiever de modules. De busbars werden bovenop de wafers geplaatst. Omdat de plus is verbonden met de min in de serieverbinding, moesten de verzamelrails worden verplaatst van de bovenkant van de ene wafel naar de onderkant van de volgende wafel. Daarom was er altijd een opening tussen de wafers zodat de busbars daarheen konden worden verplaatst. Met de shingle-techniek worden de wafers nu in smalle stroken gesneden en aan de ene zijde aan de bovenzijde en aan de onderzijde aan de andere zijde voorzien van een elektrisch geleidende lijm. Vervolgens worden de stroken overlappend aan elkaar gelijmd als gordelroos. Het aanbrengen van de lijm en het verlijmen gebeurt volautomatisch en met een zeer hoge mate van precisie.
Nu naar de voordelen:
Rails zijn niet langer nodig op de wafers, dus het vrijgekomen gebied is beschikbaar voor stroomopwekking.
De afstand tussen de wafers is niet meer nodig, wat weer ruimte vrijmaakt voor nieuwe wafers of de module verkleint.
De overgang van minus naar plus vindt niet meer plaats via 2 of 5 rails, dus niet meer selectief, maar via volvlakcontact in het gebied waar de wafers overlappend worden verlijmd.
Door de overlap zijn de wafels twee keer zo dik en dus meer dan twee keer zo stabiel.
Door het lineaire contact heeft de verbinding een lagere weerstand, waardoor de stroom efficiënter kan stromen. Dit voordeel is niet relevant in de prestatietest, maar wanneer de modules warm worden in de zon. Op deze manier wordt de energie die gedurende de dag wordt gewonnen aanzienlijk verhoogd.
Omdat er door de smalle stroken meer cellen in een module passen, zijn ze niet allemaal in serie (in een string) geschakeld, maar zijn de cellen (wanneer 36 of 72 cellen zijn bereikt) parallel verbonden met de volgende 36 of 72 wafers in de zonnemodule. Zo kan het respectieve aantal op een rij volledig worden verduisterd en werkt het andere gebied nog steeds op volle kracht. Als de schaduw echter zodanig optreedt dat alle snaren worden aangetast, wordt de prestatie snel ernstig beperkt.
Als het oppervlak van de zonnemodule kleiner is bij dezelfde output, verbetert het rendement, wat in de technologie niet in% is gespecificeerd. 1 komt overeen met het algemene begrip van 100%. Het rendement van een zonnepaneel kan heel eenvoudig worden berekend. Als je een 100 watt zonnepaneel vergelijkt met 0,67m², die nog steeds rails heeft, komt dit op een rendement van 0,148 en een 110 watt module in shingle-technologie en een oppervlakte van 0,569m² tot 0,193. Dit toont aan dat de shingle-technologie de modules efficiënter heeft gemaakt.
De wafers van de aangeboden shingle-zonnepanelen tot 150 watt worden allemaal geproduceerd met wafers in PERC-technologie. Het voordeel van de PERC-wafers is dat licht dat naar achteren is doorgedrongen zonder energie om te zetten, wordt gereflecteerd en dus kan worden gebruikt. Dit voordeel wordt vooral gebruikt bij platte zonnepanelen op voertuigen, omdat het licht ze zelden optimaal raakt.
